4 Entradas HDMI 2.0b • Captura Simultânea • SD / HD / Ultra HD / DCI 4K • 4K60 • PCIe 3.0 x8 • Windows / macOS / Linux

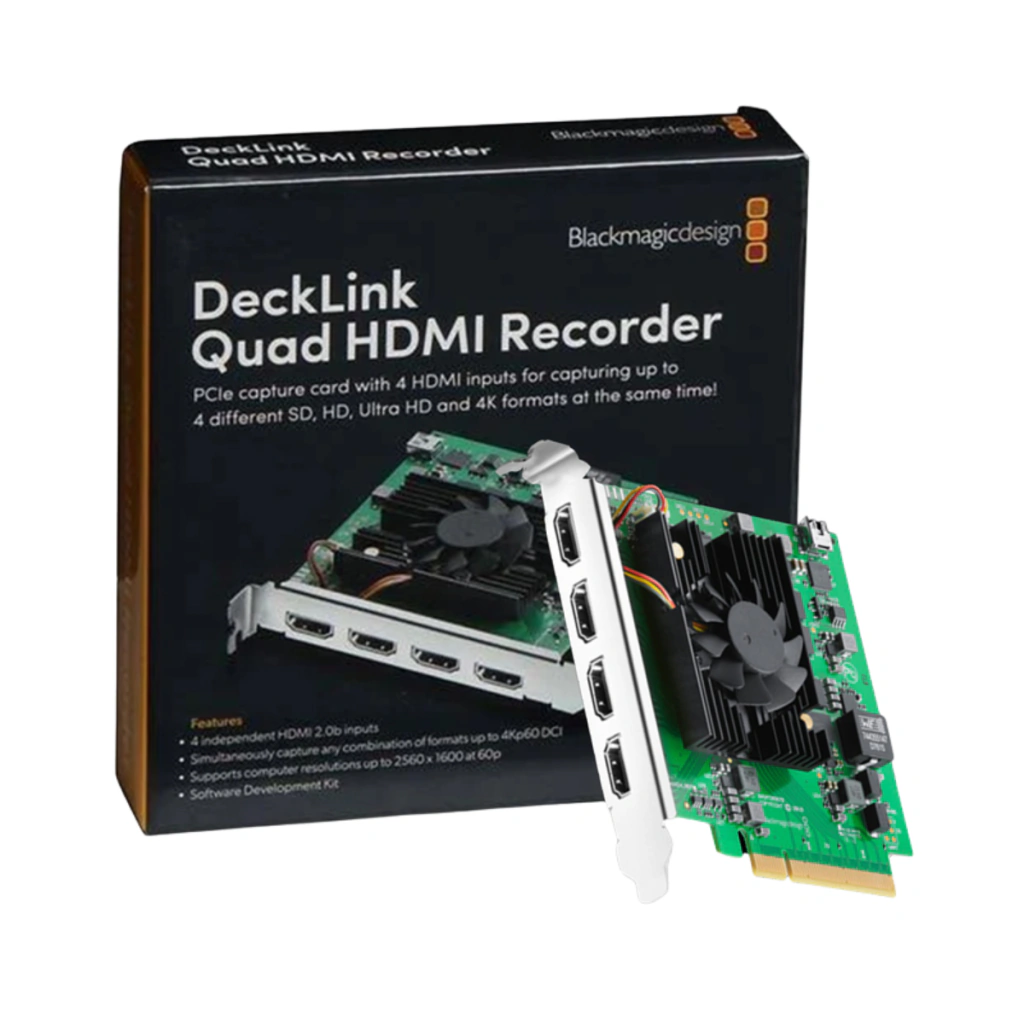

A Blackmagic Design DeckLink Quad HDMI Recorder é uma placa profissional de captura de vídeo desenvolvida para produções multicâmera, transmissões ao vivo, gravações simultâneas e fluxos de trabalho audiovisuais avançados. Equipada com quatro entradas HDMI 2.0b independentes, permite capturar até quatro fontes de vídeo simultaneamente, mesmo quando utilizam resoluções e formatos diferentes. Oferece suporte a sinais SD, HD, Ultra HD e DCI 4K de até 60 quadros por segundo, além de formatos de vídeo utilizados por computadores. Com interface PCI Express 3.0 x8, áudio HDMI incorporado, suporte a diferentes profundidades de cor e compatibilidade com Windows, macOS e Linux, é uma solução versátil para estúdios, produtoras, emissoras, eventos e sistemas profissionais de captura.
| Fabricante | Blackmagic Design |
| Linha | DeckLink |
| Modelo | DeckLink Quad HDMI Recorder |
| Código do fabricante (MPN) | BDLKDVQDHDMI4K |
| Categoria | Placa profissional de captura de vídeo e áudio digital |
| Formato | Placa de expansão PCI Express interna |
| Entradas de vídeo | 4 x HDMI 2.0b independentes |
| Tipo de conector | HDMI Tipo-A |
| Quantidade de canais de captura | 4 canais de vídeo independentes |
| Captura simultânea | Até 4 fontes HDMI, com formatos e resoluções independentes |
| Saídas de vídeo HDMI | Não possui |
| Passthrough HDMI | Não possui saída dedicada para passthrough |
| Interface do computador | PCI Express 3.0 x8 |
| Slots compatíveis | PCI Express x8 ou x16 com pelo menos 8 vias disponíveis |
| Padrões de vídeo | SD, HD, Ultra HD, DCI 4K e formatos de vídeo de computadores compatíveis |
| Resolução máxima Ultra HD | 3840 x 2160 a 60 FPS |
| Resolução máxima DCI 4K | 4096 x 2160 a 60 FPS |
| Padrões SD | 525i59.94 NTSC e 625i50 PAL |
| Padrões HD 720p | 720p50, 720p59.94 e 720p60 |
| Padrões HD 1080i | 1080i50, 1080i59.94 e 1080i60 |
| Padrões HD 1080p | 1080p23.98, 24, 25, 29.97, 30, 50, 59.94 e 60 |
| Padrões Ultra HD | 2160p23.98, 24, 25, 29.97, 30, 50, 59.94 e 60 |
| Padrões DCI 4K | 4Kp23.98, 24, 25, 29.97, 30, 50, 59.94 e 60 |
| Formatos de computador (DVI) | 640 x 480, 800 x 600, 1440 x 900, 1440 x 1080, 1600 x 1200, 1920 x 1200, 1920 x 1440, 2560 x 1440 e 2560 x 1600, conforme taxas suportadas |
| Amostragem de vídeo HDMI | RGB 4:4:4, YUV 4:2:2 e YUV 4:2:0, conforme formato |
| Precisão RGB 4:4:4 | 8, 10 e 12 bits em modos até DCI 4Kp30 |
| Precisão YUV 4:2:2 | 8 e 10 bits em todos os modos compatíveis |
| Precisão YUV 4:2:0 | 8 bits em Ultra HD e DCI 4K a 50 e 60 FPS |
| Precisão RGB em modos DVI | RGB 4:4:4 de 8 bits |
| Espaços de cor | Rec. 601, Rec. 709 e Rec. 2020 |
| Cor profunda | Deep Color, conforme formato HDMI e precisão de cor suportados |
| HDR | Compatibilidade HDMI com HDR, conforme sinal e software |
| Proteção de conteúdo | Não captura sinais HDMI protegidos contra cópia (HDCP) |
| Entradas de áudio HDMI | 8 canais incorporados por entrada HDMI |
| Amostragem de áudio | 48 kHz / 24 bits |
| Codecs e formatos suportados | AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR, DNxHD, Apple ProRes 4444, ProRes 422 HQ, ProRes 422, ProRes LT, ProRes Proxy e vídeo 4:2:2 sem compressão de 8 ou 10 bits, conforme software |
| Software Blackmagic incluído | Media Express, Disk Speed Test, LiveKey, Desktop Video Utility e drivers, conforme sistema operacional |
| Aplicativos compatíveis | OBS Studio, vMix, Wirecast e outras aplicações profissionais compatíveis com DeckLink |
| Firmware | Integrado ao driver, com carregamento na inicialização ou atualização pelo software |
| Windows | Windows 10 de 64 bits e Windows 11 |
| macOS | macOS 15 Sequoia, macOS 26 Tahoe ou versões posteriores compatíveis, conforme suporte atual do fabricante |
| Linux | Suportado, conforme distribuição e requisitos dos drivers Blackmagic Design |
| Consumo de energia | 23 W |
| Temperatura operacional | 5 a 40 °C |
| Temperatura de armazenamento | -20 a 45 °C |
| Umidade relativa | 0% a 90%, sem condensação |
| Conteúdo da embalagem | 1 placa DeckLink Quad HDMI Recorder |
| Garantia do fabricante | 3 anos de garantia limitada, conforme condições oficiais da Blackmagic Design |

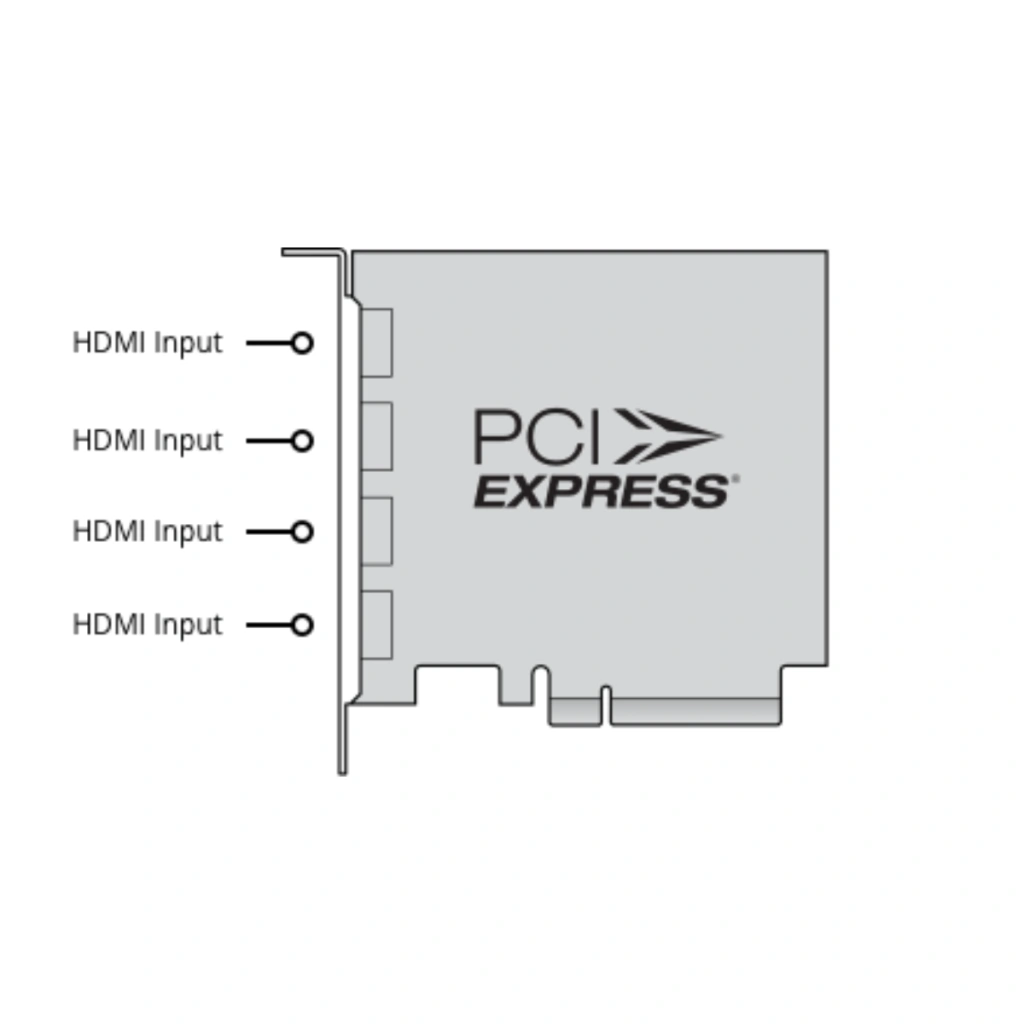

A DeckLink Quad HDMI Recorder possui quatro entradas HDMI 2.0b independentes, permitindo conectar diferentes câmeras, computadores e outras fontes de vídeo compatíveis. Cada entrada funciona como um canal individual de captura, possibilitando receber sinais com resoluções e formatos distintos. Essa arquitetura equivale à integração de quatro dispositivos de captura independentes em uma única placa PCI Express.
A principal característica da DeckLink Quad HDMI Recorder é a capacidade de capturar até quatro sinais HDMI simultaneamente. Os canais podem ser utilizados em produções multicâmera, gravações de eventos, sistemas de monitoramento profissional e transmissões ao vivo. O funcionamento simultâneo depende de software compatível e de recursos suficientes de processamento e armazenamento no computador.
Cada uma das quatro entradas pode receber formatos de vídeo diferentes, incluindo SD, HD, Ultra HD, DCI 4K e resoluções de computadores compatíveis. Isso permite combinar fontes heterogêneas em um mesmo sistema, sem exigir que todos os equipamentos utilizem a mesma resolução ou taxa de quadros. A seleção e o gerenciamento dos canais dependem do aplicativo de captura utilizado.
A placa oferece suporte a sinais DCI 4K de 4096 x 2160 a até 60 quadros por segundo, permitindo trabalhar com fontes de vídeo de alta resolução utilizadas em fluxos de produção profissional. A captura em DCI 4K amplia as possibilidades de utilização em estúdios e projetos que exigem maior resolução horizontal do que o padrão Ultra HD convencional.
Além de DCI 4K, a DeckLink Quad HDMI Recorder suporta Ultra HD de 3840 x 2160 a até 60 FPS. Essa resolução é amplamente utilizada em câmeras, equipamentos audiovisuais e sistemas de produção de conteúdo. A compatibilidade com diferentes taxas de quadros permite integrar fontes UHD em fluxos de captura e transmissão profissionais.
A placa também trabalha com sinais 720p, 1080i e 1080p, incluindo Full HD a até 60 quadros por segundo. Essa flexibilidade permite utilizar câmeras e equipamentos de diferentes gerações em produções multicâmera, sistemas de transmissão e gravações que não exigem resolução 4K.
A DeckLink Quad HDMI Recorder oferece compatibilidade com padrões SD 525i59.94 NTSC e 625i50 PAL recebidos por HDMI. Esse recurso facilita a integração de fontes de vídeo que utilizam formatos de definição padrão, ampliando a versatilidade da placa em ambientes com equipamentos e fluxos de trabalho variados.
Além dos padrões de vídeo convencionais, a placa aceita formatos digitais utilizados por computadores, incluindo resoluções como 1920 x 1200, 2560 x 1440 e 2560 x 1600 em modos compatíveis. Essa capacidade é útil para capturar apresentações, interfaces de software, demonstrações de aplicações e sinais de computadores dedicados a diferentes tarefas.
Cada entrada HDMI permite receber até oito canais de áudio digital incorporado ao sinal de vídeo. O padrão de amostragem informado pelo fabricante é de 48 kHz e 24 bits. Essa característica facilita a integração de áudio e vídeo em sistemas multicâmera, gravações e aplicações profissionais que utilizam sinais HDMI com áudio embutido.
A DeckLink Quad HDMI Recorder oferece suporte a vídeo RGB 4:4:4 de 8, 10 e 12 bits em formatos de até DCI 4Kp30. A disponibilidade das diferentes profundidades de cor depende da resolução, da taxa de quadros e do formato recebido. Esse suporte permite trabalhar com sinais de maior precisão tonal em fluxos de produção compatíveis.
A placa aceita YUV 4:2:2 de 8 e 10 bits nos modos compatíveis, além de YUV 4:2:0 de 8 bits em Ultra HD e DCI 4K a 50 e 60 FPS. Essas opções permitem trabalhar com diferentes características de sinal e requisitos de largura de banda, conforme a configuração da fonte HDMI e do fluxo de captura.
A compatibilidade com os espaços de cor Rec. 601, Rec. 709 e Rec. 2020 amplia as possibilidades de utilização em fluxos de vídeo SD, HD e Ultra HD. Esses padrões são importantes para preservar a interpretação adequada das informações de cor em sistemas de produção, gravação e processamento audiovisual.
A interface HDMI da DeckLink Quad HDMI Recorder oferece compatibilidade com Cor Profunda (Deep Color) e sinais HDR, conforme os modos suportados. Esses recursos permitem integrar fontes de vídeo com maior profundidade de cor e características avançadas de imagem. A utilização efetiva depende do sinal recebido e da compatibilidade do software de captura e processamento.
A placa utiliza PCI Express de terceira geração com oito vias, oferecendo uma interface de alta largura de banda para o transporte dos fluxos de vídeo ao computador. O fabricante especifica compatibilidade com slots PCI Express x8 e x16 adequados. Essa conexão é especialmente importante em aplicações que utilizam múltiplos canais de captura em alta resolução.
Com quatro canais independentes, a DeckLink Quad HDMI Recorder é indicada para produções multicâmera, eventos, apresentações, transmissões e sistemas de gravação simultânea. O software de produção pode receber as fontes e utilizá-las em diferentes cenas, layouts ou fluxos de gravação. A alternância entre câmeras e o processamento dos sinais são realizados pela aplicação utilizada no computador.
A compatibilidade com formatos HDMI e resoluções de computadores permite utilizar a placa em captura de gameplay, demonstrações de software e gravações de telas. Diferentes computadores podem ser conectados às entradas disponíveis, desde que forneçam sinais compatíveis e sem proteção contra cópia. A gravação e a transmissão são realizadas pelo software instalado na estação de captura.
A DeckLink Quad HDMI Recorder pode ser utilizada com o OBS Studio em configurações compatíveis, permitindo integrar fontes HDMI a cenas de transmissão e gravação. A disponibilidade dos canais, formatos e recursos depende da versão do aplicativo, dos drivers Blackmagic Design e das capacidades do computador.
A Blackmagic Design relaciona vMix e Wirecast entre os aplicativos compatíveis com a DeckLink Quad HDMI Recorder. Essas plataformas são utilizadas em fluxos de produção e transmissão ao vivo, permitindo trabalhar com diferentes fontes de vídeo. O suporte específico a canais simultâneos e formatos deve ser verificado conforme a versão do software e do sistema operacional.
O Blackmagic Media Express é um dos aplicativos disponibilizados pelo fabricante para utilização com dispositivos DeckLink. Ele oferece recursos de captura e gerenciamento de mídia em sistemas compatíveis. A placa também utiliza o conjunto de drivers e utilitários Blackmagic Desktop Video, necessário para a comunicação com o computador.
O Blackmagic Desktop Video Utility integra o conjunto de ferramentas disponibilizado pelo fabricante para dispositivos de captura e reprodução. O software auxilia na configuração e no gerenciamento dos recursos suportados, enquanto os drivers permitem que aplicações compatíveis reconheçam e utilizem os canais da placa.
A DeckLink Quad HDMI Recorder integra fluxos de trabalho com formatos profissionais, incluindo Apple ProRes, DNxHD, DNxHR, DPX e vídeo sem compressão, conforme os codecs disponibilizados pelo fabricante e o software utilizado. A codificação, a gravação e o gerenciamento dos arquivos dependem da aplicação e dos recursos de processamento e armazenamento do computador.
A placa oferece suporte a Windows 10 de 64 bits e Windows 11, conforme os requisitos publicados pela Blackmagic Design. Para utilização, é necessário instalar os drivers compatíveis e verificar a disponibilidade de um slot PCI Express adequado. O desempenho da captura simultânea depende das características do computador e do software de produção.
A DeckLink Quad HDMI Recorder também oferece suporte a macOS em computadores com possibilidade de instalação PCI Express compatível. A documentação atual do fabricante relaciona macOS 15 Sequoia e macOS 26 Tahoe, além de versões posteriores suportadas. A compatibilidade depende do modelo de computador, da versão do sistema e dos drivers disponíveis.
A Blackmagic Design oferece suporte a Linux para a DeckLink Quad HDMI Recorder, incluindo drivers e ferramentas compatíveis. A disponibilidade e o funcionamento dependem da distribuição, da versão do kernel e do pacote Blackmagic Desktop Video utilizado. Recomenda-se verificar os requisitos atualizados do fabricante antes da instalação.
A DeckLink Quad HDMI Recorder apresenta consumo de energia especificado de 23 W. Por se tratar de uma placa de expansão interna, sua utilização exige um computador com alimentação e condições térmicas adequadas. A instalação deve respeitar as recomendações da placa-mãe e do fabricante do equipamento.
A utilização da DeckLink Quad HDMI Recorder exige uma estação de trabalho com slot PCI Express adequado, sistema operacional suportado e software compatível com os canais de captura.
Computadores: desktops e estações de trabalho com slot PCI Express compatível.
Interface: PCI Express 3.0 x8, compatível com slots x8 ou x16 adequados.
Placa-mãe: deve disponibilizar pelo menos oito vias PCIe para o slot utilizado, além de recursos suficientes para os demais componentes instalados.
Windows: Windows 10 de 64 bits ou Windows 11.
macOS: computadores Mac com expansão PCI Express compatível e versão do sistema suportada pelos drivers Blackmagic Design.
Linux: distribuições compatíveis com o pacote Blackmagic Desktop Video.
Câmeras: câmeras com saída HDMI compatível com os padrões de vídeo suportados.
Computadores como fontes: equipamentos com saída HDMI que disponibilizem resolução e taxa de quadros aceitas pela placa.
Formatos de vídeo: SD, HD, Ultra HD, DCI 4K e resoluções digitais de computadores previstas na documentação oficial.
Áudio: sinais HDMI com até oito canais de áudio incorporado por entrada.
Software: Blackmagic Media Express, OBS Studio, vMix, Wirecast e outras aplicações compatíveis com a interface DeckLink.
Captura simultânea: o computador e o aplicativo devem oferecer capacidade suficiente para processar e armazenar os fluxos de vídeo selecionados.
Conforme a relação oficial de itens inclusos divulgada pela Blackmagic Design:
• 1 placa de captura Blackmagic Design DeckLink Quad HDMI Recorder.
A Blackmagic Design DeckLink Quad HDMI Recorder possui 3 anos de garantia limitada do fabricante, conforme os termos e condições oficiais da Blackmagic Design, sem prejuízo dos direitos previstos na legislação brasileira. Para informações sobre cobertura, atualizações de drivers, compatibilidade e suporte técnico, consulte os canais oficiais do fabricante.
Quatro entradas HDMI, sem passthrough: a DeckLink Quad HDMI Recorder possui quatro conexões dedicadas à captura. Não oferece saídas HDMI para reprodução ou passagem direta do sinal a monitores.
Slot PCI Express: a instalação exige slot PCIe x8 ou x16 com pelo menos oito vias disponíveis. Um slot fisicamente x16 pode operar com menos vias, portanto é necessário conferir as especificações da placa-mãe.
Proteção HDCP: a placa não captura sinais HDMI protegidos contra cópia. As fontes devem fornecer vídeo não protegido e sua utilização deve respeitar os direitos autorais aplicáveis.
Para consultar especificações completas, formatos de vídeo, requisitos de instalação, software, drivers e condições de garantia, acesse a página oficial brasileira da Blackmagic Design — DeckLink Quad HDMI Recorder.
