Intel Z890 | LGA1851 | Core Ultra Série 2 | DDR5 9466+ (OC) | PCIe 5.0 | Thunderbolt 4 | Wi-Fi 6E | Bluetooth 5.3 | Killer 2.5GbE | Micro-ATX

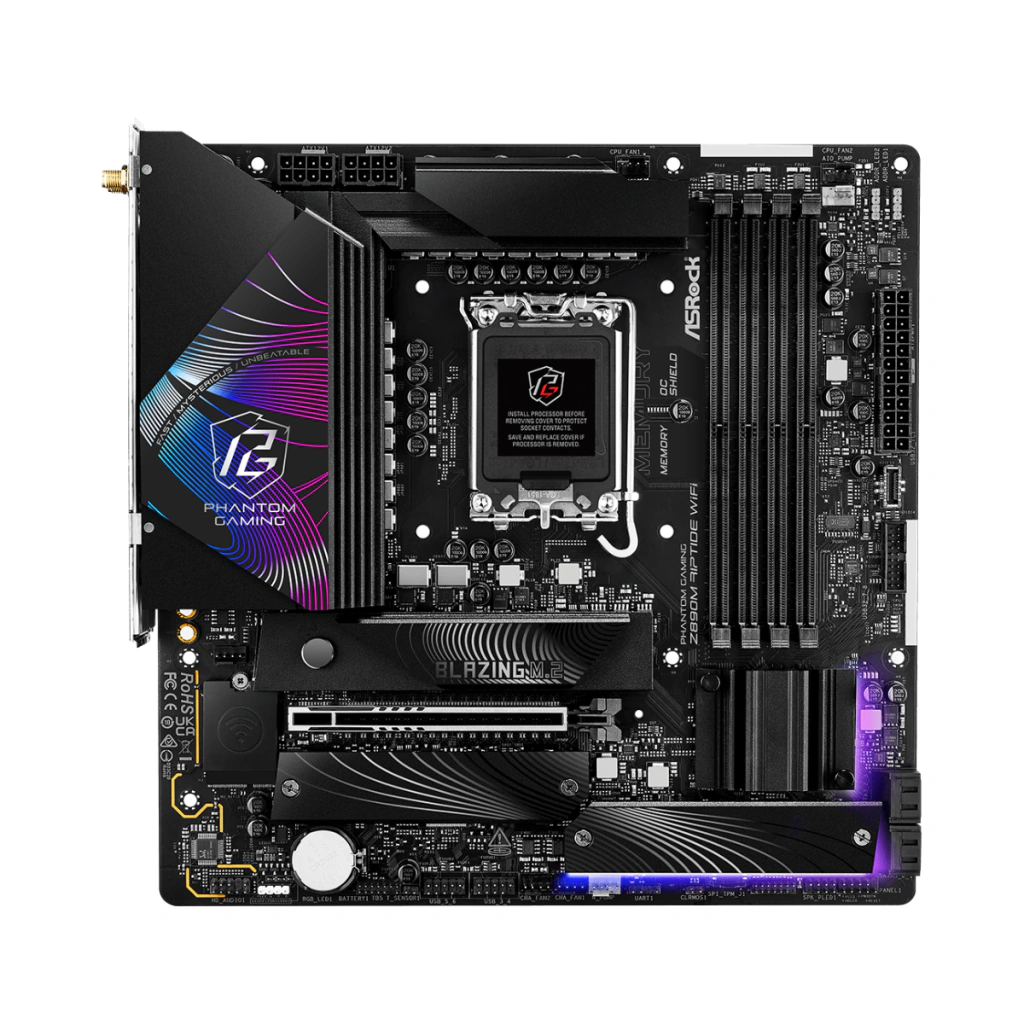

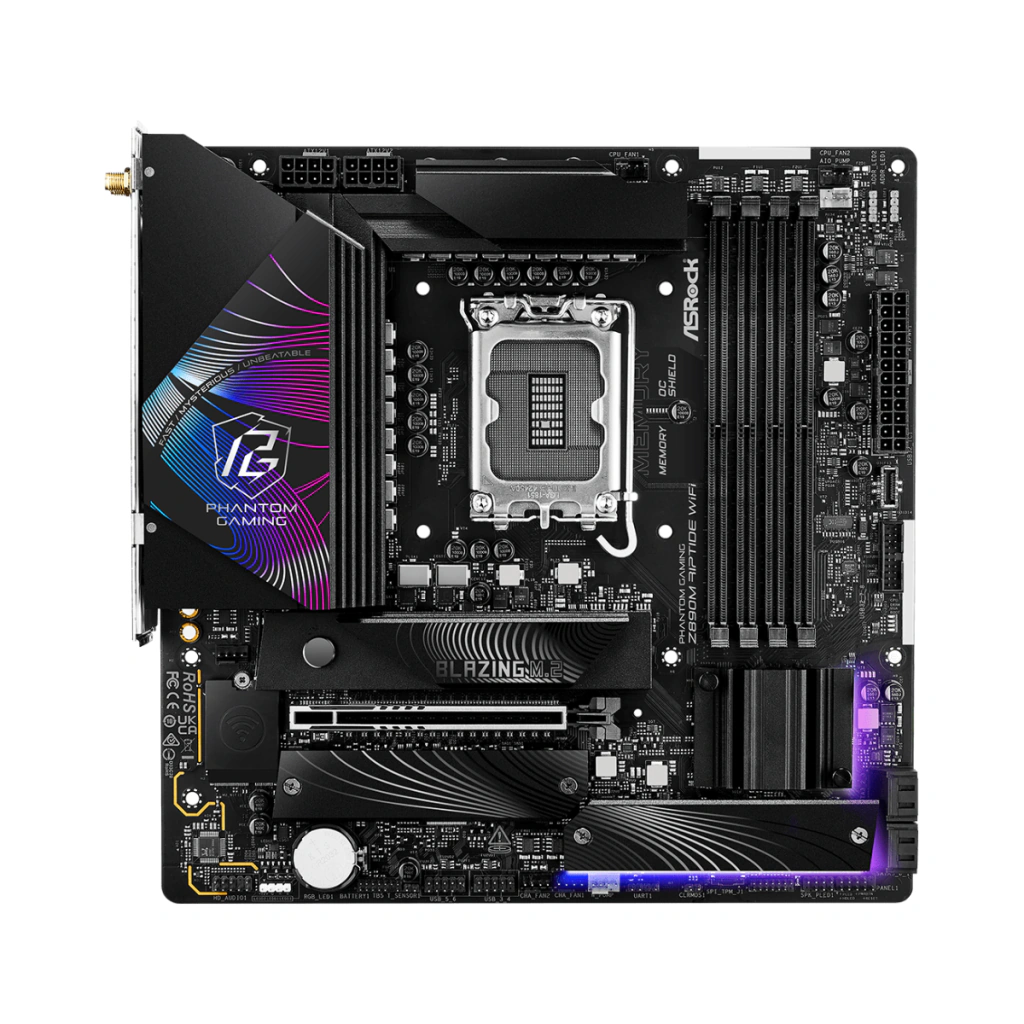

A ASRock Phantom Gaming Z890M Riptide WiFi é uma placa-mãe de alto desempenho desenvolvida para computadores gamer, sistemas avançados e estações de trabalho compactas baseadas nos processadores Intel Core Ultra Série 2.
Equipada com o chipset Intel Z890 e socket LGA1851, combina alimentação robusta, memória DDR5 de alta frequência, expansão PCI Express 5.0 e armazenamento SSD NVMe de última geração.
A conectividade inclui duas portas Thunderbolt 4/USB4 Type-C de até 40Gbps, rede Killer 2.5GbE, Wi-Fi 6E, Bluetooth 5.3, HDMI 2.1, DisplayPort 1.4 e áudio HD 7.1 com tecnologia Nahimic.
Seu formato Micro-ATX de 24,4 × 24,4 cm permite montar computadores compactos com recursos de expansão, refrigeração e conectividade normalmente associados a plataformas de alto desempenho.
A Z890M Riptide WiFi reúne um sistema de alimentação 16+1+1+1+1 fases com Dr.MOS de 80A, quatro slots DDR5 com capacidade máxima de 256GB, slot PCIe 5.0 x16, três conectores M.2, duas portas Thunderbolt 4 de 40Gbps e conectividade Killer para redes de alto desempenho.
A placa utiliza o socket Intel LGA1851, desenvolvido para processadores Intel Core Ultra Série 2 para desktop compatíveis.
A plataforma oferece suporte às tecnologias Intel Hybrid, Intel Turbo Boost Max 3.0, Intel Thermal Velocity Boost e Intel Adaptive Boost, conforme os recursos disponibilizados pelo processador instalado.
Os processadores compatíveis podem incorporar uma NPU dedicada à aceleração de inteligência artificial, além de recursos de processamento gráfico integrado.
A disponibilidade e o desempenho dessas tecnologias dependem do modelo exato da CPU, do firmware, do sistema operacional e dos aplicativos utilizados.
A compatibilidade deve ser confirmada na lista oficial de processadores suportados pela ASRock, considerando o modelo exato da CPU e a versão mínima de BIOS eventualmente exigida.
A placa possui o recurso BIOS Flashback, destinado à atualização de firmware conforme as instruções do fabricante.
Processadores Intel Core de gerações anteriores destinados aos sockets LGA1700 e outros não são compatíveis com o socket LGA1851.
A Z890M Riptide WiFi possui projeto de alimentação de 16+1+1+1+1 fases, com componentes Dr.MOS de 80A para os circuitos especificados pela ASRock.
O projeto utiliza dissipadores ampliados para os componentes de alimentação, PCB com cobre de 2 oz e capacitores de longa duração com especificação anunciada de 20K horas.
Dois conectores de alimentação ATX 12V de 8 pinos auxiliam no fornecimento de energia ao processador, conforme a configuração e os requisitos da plataforma.
A qualidade da alimentação e a estabilidade do sistema também dependem da fonte, do processador, da refrigeração e das configurações utilizadas.
A placa oferece quatro slots DDR5 DIMM, arquitetura Dual Channel e capacidade máxima anunciada de 256GB.
Suporta memórias DDR5 Non-ECC Unbuffered e módulos CUDIMM compatíveis, além de perfis Intel Extreme Memory Profile XMP 3.0.
A ASRock anuncia frequências de até 9466+ MT/s por overclock, sujeitas à configuração de memória e à compatibilidade do processador.
O recurso Memory OC Shield integra as tecnologias da placa voltadas à estabilidade do sistema durante a utilização de memórias de alta frequência.
A frequência máxima anunciada é uma capacidade de overclock e não representa velocidade garantida para todos os kits de memória.
1 módulo por canal, Single Rank: até 9466+ MT/s (OC); 5600 MT/s nativos.
1 módulo por canal, Dual Rank: até 6800+ MT/s (OC); 5600 MT/s nativos.
2 módulos por canal, Single Rank: até 6800+ MT/s (OC); 4800 MT/s nativos.
2 módulos por canal, Dual Rank: até 5800+ MT/s (OC); 4400 MT/s nativos.
As frequências efetivas dependem da CPU, dos módulos, da quantidade de DIMMs, da versão de BIOS e dos ajustes de overclock. Consulte a lista QVL oficial da ASRock antes de adquirir memórias de alta velocidade ou capacidade.
A placa possui um slot PCI Express 5.0 x16, identificado como PCIE1 e conectado diretamente ao processador.
O slot oferece suporte ao modo x16 e é indicado para placas de vídeo de alto desempenho ou dispositivos de expansão compatíveis.
A ASRock também informa suporte a placas riser compatíveis que permitem dividir as pistas do slot principal em configurações x8/x8 ou x8/x4/x4, observadas as exigências de hardware e firmware.
A placa possui adicionalmente um soquete M.2 Key E, destinado ao módulo de conectividade Wi-Fi/Bluetooth. Esse conector não deve ser confundido com os três slots M.2 Key M para SSDs.
A Z890M Riptide WiFi oferece três conectores M.2 Key M para SSDs, sendo um PCIe 5.0 e dois PCIe 4.0.
M2_1 — Blazing M.2: conectado à CPU, compatível com SSD M.2 2280 PCIe 5.0 x4, com largura de banda nominal de até 128Gb/s.
M2_2 — Hyper M.2: conectado à CPU, compatível com SSD M.2 2280 PCIe 4.0 x4, com largura de banda nominal de até 64Gb/s.
M2_3 — Hyper M.2: conectado ao chipset, compatível com SSD M.2 2280 PCIe 4.0 x4 ou SATA 6Gb/s.
Para unidades convencionais, estão disponíveis quatro portas SATA3 de 6Gb/s.
A placa suporta inicialização por SSD NVMe e recursos Intel Volume Management Device (VMD), conforme a configuração de armazenamento utilizada.
A placa oferece suporte aos níveis RAID 0, RAID 1, RAID 5 e RAID 10 para unidades SATA e SSDs M.2 NVMe, conforme os recursos da plataforma.
Para RAID 10 com SSDs NVMe, a ASRock informa a necessidade de placas adicionais de expansão M.2 NVMe, devido à quantidade de unidades exigida.
A configuração RAID depende da quantidade de unidades, dos drivers, do firmware e dos requisitos do sistema operacional. RAID não substitui backups.
A placa possui duas portas Intel Thunderbolt 4/USB4 Type-C integradas ao painel traseiro, com largura de banda nominal de até 40Gbps.
Essas portas permitem conectar periféricos de alta velocidade, unidades de armazenamento externas, docks e monitores compatíveis com Thunderbolt ou USB4.
As saídas de vídeo pelas portas Thunderbolt 4 oferecem suporte anunciado a resoluções de até 8K a 60Hz ou 5K a 120Hz, conforme a configuração de hardware e monitor.
As conexões também suportam USB Power Delivery 3.0 para fornecimento de energia de até 15W por porta (5V/3A), conforme a especificação divulgada pela ASRock.
A velocidade efetiva depende do dispositivo, do cabo, do protocolo e dos demais componentes envolvidos.
A saída de vídeo pelas portas Thunderbolt 4 utiliza exclusivamente os gráficos integrados do processador. Para conectar um monitor Thunderbolt, é necessário utilizar uma CPU com GPU integrada compatível.
A ASRock informa suporte a dois monitores 4K ou um monitor 8K, sujeito às limitações do processador e dos dispositivos.
O fornecimento de até 15W pelas portas Thunderbolt 4 não deve ser confundido com carregamento USB-C de 60W, 100W ou superior. Essas potências não são anunciadas para as portas traseiras deste modelo.
Além das portas Thunderbolt 4, a placa oferece conexões USB traseiras e headers internos para integração com o gabinete.
• 2 portas Thunderbolt 4/USB4 Type-C de até 40Gbps no painel traseiro.
• 2 portas USB 3.2 Gen 2 Type-A de até 10Gbps no painel traseiro.
• 4 portas USB 3.2 Gen 1 Type-A de até 5Gbps no painel traseiro.
• 2 portas USB 2.0 no painel traseiro.
• 1 header USB 3.2 Gen 2x2 Type-C frontal de até 20Gbps.
• 1 header USB 3.2 Gen 1 para até 2 portas frontais de 5Gbps.
• 2 headers USB 2.0 para até 4 portas frontais.
O conector interno USB-C suporta transferências de até 20Gbps, mas exige gabinete com porta frontal e cabeamento compatíveis com USB 3.2 Gen 2x2.
A especificação oficial consultada não confirma carregamento de 60W pela porta USB-C frontal. Não se deve atribuir essa potência ao produto sem confirmação do fabricante.
A Z890M Riptide WiFi oferece saídas de vídeo dedicadas no painel traseiro, além das conexões de vídeo disponíveis pelas portas Thunderbolt 4.
HDMI 2.1: compatível com TMDS/FRL 8G, HDR e HDCP 2.3, com resolução máxima anunciada de até 4K a 120Hz.
DisplayPort 1.4: suporte a DSC e HDCP 2.3, com resolução máxima anunciada de até 8K a 60Hz ou 5K a 120Hz.
Thunderbolt 4: duas portas Type-C com suporte a saída de vídeo, conforme os recursos gráficos do processador.
As resoluções e taxas de atualização dependem do processador, do monitor, do cabo e das configurações de vídeo.
As saídas HDMI, DisplayPort e Thunderbolt 4 utilizadas para vídeo dependem de processador com gráficos integrados compatíveis.
Caso o processador não possua GPU integrada utilizável, será necessária uma placa de vídeo dedicada para fornecer imagem por suas próprias conexões.
A placa utiliza controlador de rede Killer E3100G 2.5 Gigabit Ethernet, com suporte às velocidades de 10, 100, 1000 e 2500Mb/s.
Oferece suporte ao software Killer Control Center e à tecnologia Killer DoubleShot Pro, que permite gerenciar conexões de rede compatíveis.
Para atingir velocidades de 2,5Gbps, é necessário utilizar infraestrutura Ethernet compatível, incluindo roteador ou switch e cabeamento adequado.
A Z890M Riptide WiFi incorpora módulo Wi-Fi 6E (802.11axe), compatível com padrões Wi-Fi anteriores e suporte às bandas de 2,4GHz, 5GHz e 6GHz.
O módulo utiliza configuração de antenas 2×2, suporta canais de até 160MHz e tecnologia MU-MIMO.
A conectividade Bluetooth 5.3 permite utilizar periféricos sem fio compatíveis, como fones de ouvido, controles, teclados e mouses.
Os recursos Killer também podem atuar no gerenciamento das conexões de rede sem fio, conforme os softwares e drivers instalados.
A banda de 6GHz do Wi-Fi 6E exige Windows 11, roteador compatível com Wi-Fi 6E e disponibilidade da faixa de frequência conforme a regulamentação regional.
A ASRock informa que a ativação de recursos da banda de 6GHz pode depender de atualizações do Windows e de software.
Este modelo utiliza Wi-Fi 6E, não Wi-Fi 7. Não deve ser confundido com a ASRock Z890 Riptide WiFi de formato ATX, que possui especificações diferentes.
A placa oferece áudio de alta definição com suporte a até 7.1 canais e tecnologia Nahimic Audio.
O software Nahimic disponibiliza recursos de aprimoramento de áudio, incluindo supressão de ruído, cancelamento de eco, estabilização de voz e efeitos voltados à experiência em jogos.
Entre os recursos disponíveis está o Sound Tracker, que pode representar visualmente a direção de determinados sons em jogos compatíveis.
O painel traseiro possui saída de áudio analógica, entrada de microfone e saída óptica S/PDIF para equipamentos compatíveis.
A documentação oficial da ASRock apresenta uma divergência na identificação do codec de áudio: o resumo comercial informa Realtek ALC1220, enquanto a seção detalhada de especificações informa Realtek ALC897.
Até que o fabricante confirme o codec correspondente à revisão comercial fornecida, a especificação deve ser considerada como áudio HD 7.1 com Nahimic, sem atribuição definitiva de um dos dois códigos.
A placa possui conectores para ventoinhas e bombas de refrigeração líquida, permitindo integrar sistemas de resfriamento compatíveis.
• 2 conectores CPU_FAN de 4 pinos.
• 3 conectores CHA_FAN de 4 pinos.
• 1 conector AIO_PUMP de 4 pinos.
• 1 conector W_PUMP de 4 pinos.
O conector CPU_FAN1 suporta até 1A/12W. Os demais conectores citados possuem capacidade anunciada de até 3A/36W por conector.
A placa também possui header para cabo termistor, permitindo integrar monitoramento térmico adicional compatível.
A placa oferece um header RGB convencional e dois headers ARGB endereçáveis para conexão de acessórios de iluminação compatíveis.
A personalização pode ser realizada por meio do software ASRock Polychrome SYNC, conforme a compatibilidade dos componentes utilizados.
O header RGB convencional suporta até 12V/3A (36W). Os headers ARGB possuem especificação de 5V/3A (15W).
Antes da instalação, verifique a tensão e a pinagem dos acessórios. Não conecte dispositivos RGB de 12V em headers ARGB de 5V.
A Z890M Riptide WiFi utiliza BIOS AMI UEFI de 256Mb (32MB), com interface gráfica e recursos avançados de configuração.
O recurso BIOS Flashback permite atualizar o firmware conforme o procedimento oficial da ASRock, enquanto o ASRock Instant Flash oferece uma alternativa de atualização pela interface UEFI.
A placa também possui ASRock Post Status Checker, destinado a auxiliar na identificação de possíveis problemas durante a inicialização do sistema.
Para atualizações, utilize exclusivamente arquivos oficiais correspondentes ao modelo Z890M Riptide WiFi e siga as instruções do fabricante.
| Fabricante | ASRock |
| Linha | Phantom Gaming Riptide |
| Modelo | Z890M Riptide WiFi |
| Chipset | Intel Z890 |
| Socket | Intel LGA1851 (RL-ILM) |
| Processadores | Intel Core Ultra Série 2, conforme compatibilidade e BIOS |
| Formato | Micro-ATX |
| Dimensões | 24,4 × 24,4 cm |
| PCB | Cobre de 2 oz |
| Alimentação VRM | 16+1+1+1+1 fases, Dr.MOS de 80A para VCore/GT/SA |
| Memória | DDR5 Non-ECC Unbuffered, suporte a CUDIMM |
| Slots de Memória | 4 × DDR5 DIMM |
| Capacidade Máxima | 256GB |
| Arquitetura | Dual Channel |
| Frequência DDR5 | Até 9466+ MT/s (OC), conforme configuração |
| Perfil de Memória | Intel XMP 3.0 |
| Slot PCIe | 1 × PCIe 5.0 x16 (PCIE1) |
| Bifurcação PCIe | Suporte a riser compatível em x8/x8 ou x8/x4/x4 |
| M.2 para SSD | 3 × M.2 Key M, formato 2280 |
| M2_1 | PCIe 5.0 x4, conectado à CPU |
| M2_2 | PCIe 4.0 x4, conectado à CPU |
| M2_3 | PCIe 4.0 x4 ou SATA 6Gb/s, conectado ao chipset |
| Portas SATA | 4 × SATA3 6Gb/s |
| RAID | RAID 0, 1, 5 e 10 para SATA e NVMe, conforme configuração |
| Thunderbolt 4 | 2 × Thunderbolt 4/USB4 Type-C traseiras, até 40Gbps |
| USB PD Traseiro | Até 15W (5V/3A) pelas portas Thunderbolt 4 |
| USB-C Frontal | USB 3.2 Gen 2x2, até 20Gbps |
| USB 10Gbps Traseiro | 2 × USB 3.2 Gen 2 Type-A |
| USB 5Gbps | 4 portas traseiras e 2 via header interno |
| USB 2.0 | 2 portas traseiras e até 4 via headers internos |
| HDMI | HDMI 2.1 TMDS/FRL 8G, até 4K a 120Hz |
| DisplayPort | DisplayPort 1.4 com DSC, até 8K a 60Hz ou 5K a 120Hz |
| Vídeo Thunderbolt 4 | Até 8K a 60Hz ou 5K a 120Hz, conforme CPU |
| LAN | Killer E3100G 2.5GbE |
| Wi-Fi | Wi-Fi 6E (802.11axe), 2×2, até 160MHz |
| Bandas Wireless | 2,4GHz, 5GHz e 6GHz, conforme requisitos regionais |
| Bluetooth | 5.3 |
| Áudio | HD Audio 7.1, Nahimic; codec com divergência documental ALC1220/ALC897 |
| Saída Óptica | S/PDIF |
| CPU_FAN | 2 conectores de 4 pinos |
| CHA_FAN | 3 conectores de 4 pinos |
| Bombas | 1 × AIO_PUMP e 1 × W_PUMP |
| Headers ARGB | 2 × 5V |
| Header RGB | 1 × 12V |
| Alimentação Principal | 1 × ATX 24 pinos |
| Alimentação CPU | 2 × ATX 12V de 8 pinos |
| BIOS | AMI UEFI 256Mb (32MB) |
| Atualização de BIOS | BIOS Flashback e ASRock Instant Flash |
| Diagnóstico | ASRock Post Status Checker |
| TPM | Header SPI TPM |
| Sistema Operacional | Microsoft Windows 11 64 bits |
| Certificações | FCC, CE; compatibilidade ErP/EuP mediante fonte adequada |

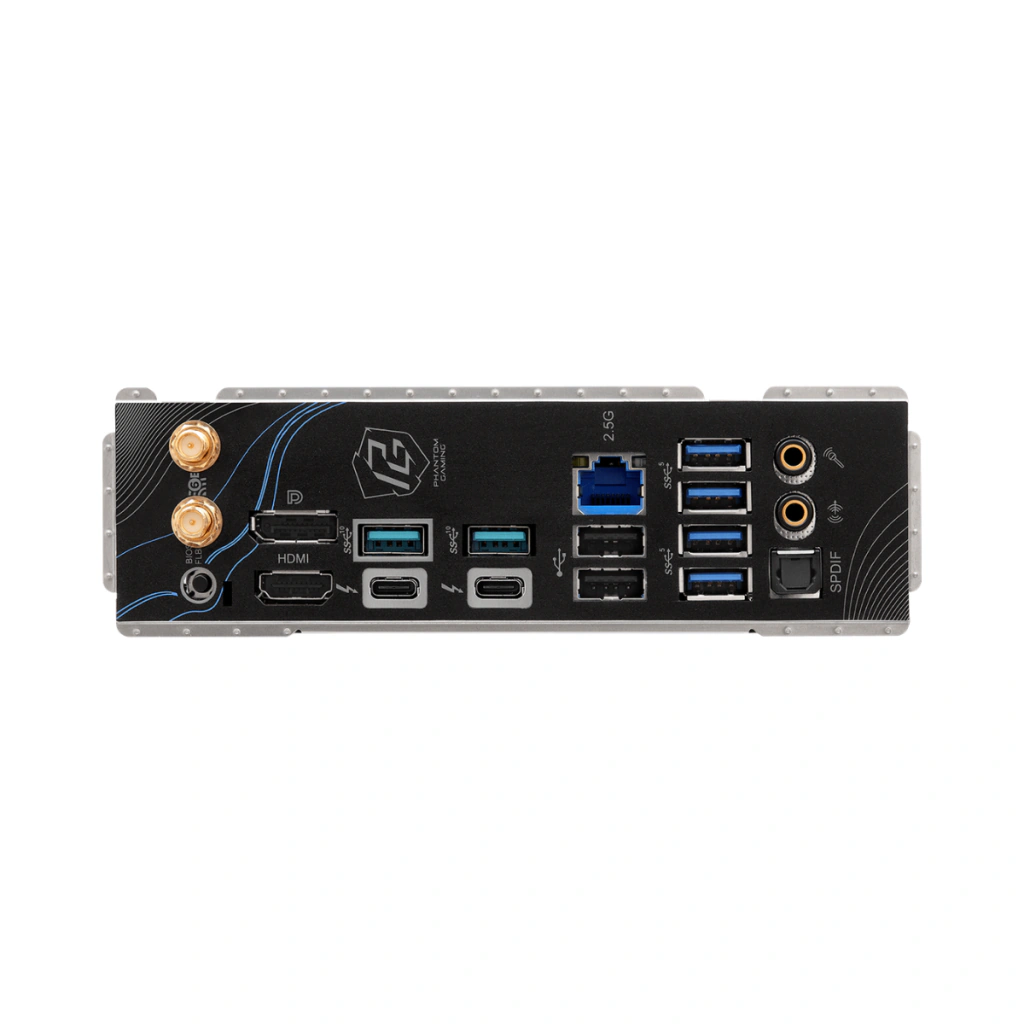

• 2 conectores para antenas Wi-Fi.
• 1 saída HDMI 2.1.
• 1 saída DisplayPort 1.4.
• 2 portas Thunderbolt 4/USB4 Type-C de até 40Gbps.
• 2 portas USB 3.2 Gen 2 Type-A de até 10Gbps.
• 4 portas USB 3.2 Gen 1 Type-A de até 5Gbps.
• 2 portas USB 2.0.
• 1 porta RJ-45 Killer 2.5GbE.
• 1 saída óptica S/PDIF.
• 1 conector Line Out de áudio.
• 1 entrada de microfone.
• 1 botão BIOS Flashback.
• 1 conector ATX de alimentação de 24 pinos.
• 2 conectores ATX 12V de 8 pinos para CPU.
• 3 slots M.2 Key M para SSD.
• 1 soquete M.2 Key E para Wi-Fi/Bluetooth.
• 4 conectores SATA3 de 6Gb/s.
• 2 conectores CPU_FAN de 4 pinos.
• 3 conectores CHA_FAN de 4 pinos.
• 1 conector AIO_PUMP de 4 pinos.
• 1 conector W_PUMP de 4 pinos.
• 1 header RGB de 12V.
• 2 headers ARGB endereçáveis de 5V.
• 1 header USB-C frontal de 20Gbps.
• 1 header USB 3.2 Gen 1 para até 2 portas.
• 2 headers USB 2.0 para até 4 portas.
• 1 conector de áudio frontal.
• 1 header SPI TPM.
• 1 header para cabo termistor.
• 1 header para LED de alimentação e speaker.
Gabinete: compatível com formato Micro-ATX de 24,4 × 24,4 cm.
Processador: Intel Core Ultra Série 2 para LGA1851, conforme lista oficial de CPUs e versão de BIOS.
Memória: módulos DDR5 compatíveis; não aceita módulos DDR4.
Fonte: alimentação ATX de 24 pinos e conectores EPS/ATX 12V adequados à configuração.
Armazenamento: SSDs M.2 2280 compatíveis com as interfaces disponíveis e unidades SATA 6Gb/s.
Vídeo: HDMI, DisplayPort e vídeo Thunderbolt 4 exigem CPU com GPU integrada compatível.
Wi-Fi 6E: a banda de 6GHz exige Windows 11, roteador compatível e disponibilidade regional.
USB-C frontal: requer gabinete com porta e cabeamento USB 3.2 Gen 2x2 compatíveis.
1. Compatibilidade: confirme a CPU LGA1851, o gabinete, a fonte, o cooler e os módulos DDR5.
2. Preparação: desligue a alimentação e adote cuidados contra descargas eletrostáticas.
3. Processador: instale a CPU seguindo as instruções do socket LGA1851 e do sistema de refrigeração.
4. Memória: instale os módulos DDR5 nos slots recomendados no manual.
5. Armazenamento: instale SSDs M.2 e unidades SATA nos conectores apropriados.
6. Alimentação: conecte a alimentação ATX de 24 pinos e os conectores de alimentação da CPU conforme os requisitos.
7. Gabinete: conecte painel frontal, USB, áudio e ventoinhas.
8. Rede sem fio: instale as antenas Wi-Fi incluídas e configure os drivers.
9. BIOS: confira a versão e atualize somente quando necessário, seguindo os procedimentos oficiais.
10. Sistema: instale o Windows 11 64 bits e os drivers oficiais da ASRock e dos controladores integrados.
De acordo com a relação oficial de acessórios divulgada pela ASRock para a Z890M Riptide WiFi:
• 1 placa-mãe ASRock Phantom Gaming Z890M Riptide WiFi.
• 2 cabos de dados SATA.
• 2 antenas ASRock Wi-Fi para 2,4GHz, 5GHz e 6GHz.
• 1 cabo divisor ARGB.
• 1 cabo termistor.
Acessórios e materiais impressos podem variar conforme lote, região e revisão comercial. Processador, cooler, memória RAM, SSD, placa de vídeo, fonte, gabinete e periféricos não acompanham a placa-mãe, salvo indicação expressa na oferta.
A garantia está sujeita às condições aplicáveis do fabricante, à origem de comercialização e à região de atendimento.
O prazo específico de garantia não foi confirmado nesta descrição. Consulte as condições de garantia informadas na oferta comercial, a política da Livestore Online e os canais oficiais da ASRock, sem prejuízo dos direitos previstos na legislação brasileira.
Modelo: Phantom Gaming Z890M Riptide WiFi, formato Micro-ATX. Não confundir com a Z890 Riptide WiFi ATX.
Processadores: compatível com Intel Core Ultra Série 2 para LGA1851, conforme lista oficial e versão de BIOS.
Memória: quatro slots DDR5, capacidade máxima de 256GB e suporte a CUDIMM compatível.
DDR5 9466+: frequência anunciada por overclock, dependente de CPU, módulos, quantidade de DIMMs e BIOS.
Intel XMP 3.0: o funcionamento dos perfis depende da compatibilidade dos módulos de memória.
PCIe: um slot principal PCIe 5.0 x16 conectado à CPU.
M.2: três slots Key M para SSDs, sendo um PCIe 5.0 e dois PCIe 4.0.
SATA: quatro conectores SATA3 de 6Gb/s; o M2_3 também aceita SSD M.2 SATA compatível.
RAID 10 NVMe: exige expansão adicional para a quantidade necessária de SSDs.
Thunderbolt 4: duas portas traseiras de até 40Gbps com USB Power Delivery de até 15W.
USB-C frontal: até 20Gbps; carregamento de 60W não confirmado pelo fabricante.
Vídeo: HDMI 2.1, DisplayPort 1.4 e vídeo via Thunderbolt 4 exigem CPU com gráficos integrados compatíveis.
Wi-Fi: padrão Wi-Fi 6E, não Wi-Fi 7.
Banda de 6GHz: exige Windows 11, roteador Wi-Fi 6E e disponibilidade regional.
Bluetooth: versão 5.3 conforme especificação oficial.
Rede Killer: velocidade máxima de 2,5Gbps condicionada à infraestrutura de rede.
Áudio: HD 7.1 com Nahimic; documentação oficial apresenta divergência entre os codecs ALC1220 e ALC897.
BIOS: atualizações devem utilizar arquivos oficiais destinados ao modelo exato.
Acessórios: acompanham os itens relacionados na seção Conteúdo da Embalagem, sujeitos a variações comerciais.
Especificações: podem ser alteradas pelo fabricante conforme revisão de hardware, região e atualizações de documentação.
Fabricante: ASRock
Linha: Phantom Gaming
Modelo: Z890M Riptide WiFi
Chipset: Intel Z890
Socket: Intel LGA1851
Formato: Micro-ATX
Memória: DDR5, até 256GB, 9466+ (OC)
Expansão: PCIe 5.0 x16
Armazenamento: 3 slots M.2 e 4 portas SATA
Thunderbolt: 2 portas Thunderbolt 4 de 40Gbps
Rede: Killer 2.5GbE, Wi-Fi 6E e Bluetooth 5.3
Vídeo: HDMI 2.1, DisplayPort 1.4 e Thunderbolt 4
Áudio: HD 7.1 com Nahimic
BIOS: AMI UEFI com BIOS Flashback
Para consultar especificações atualizadas, lista de processadores e memórias compatíveis, manuais, drivers e versões de BIOS, acesse os canais oficiais da ASRock.
ASRock — Página Oficial do Produto
ASRock — Informações Oficiais em Português
