Intel H610 • LGA1700 • DDR4 • PCIe 4.0 x16 • M.2 NVMe • HDMI 2.1 • LAN Gigabit • Micro-ATX

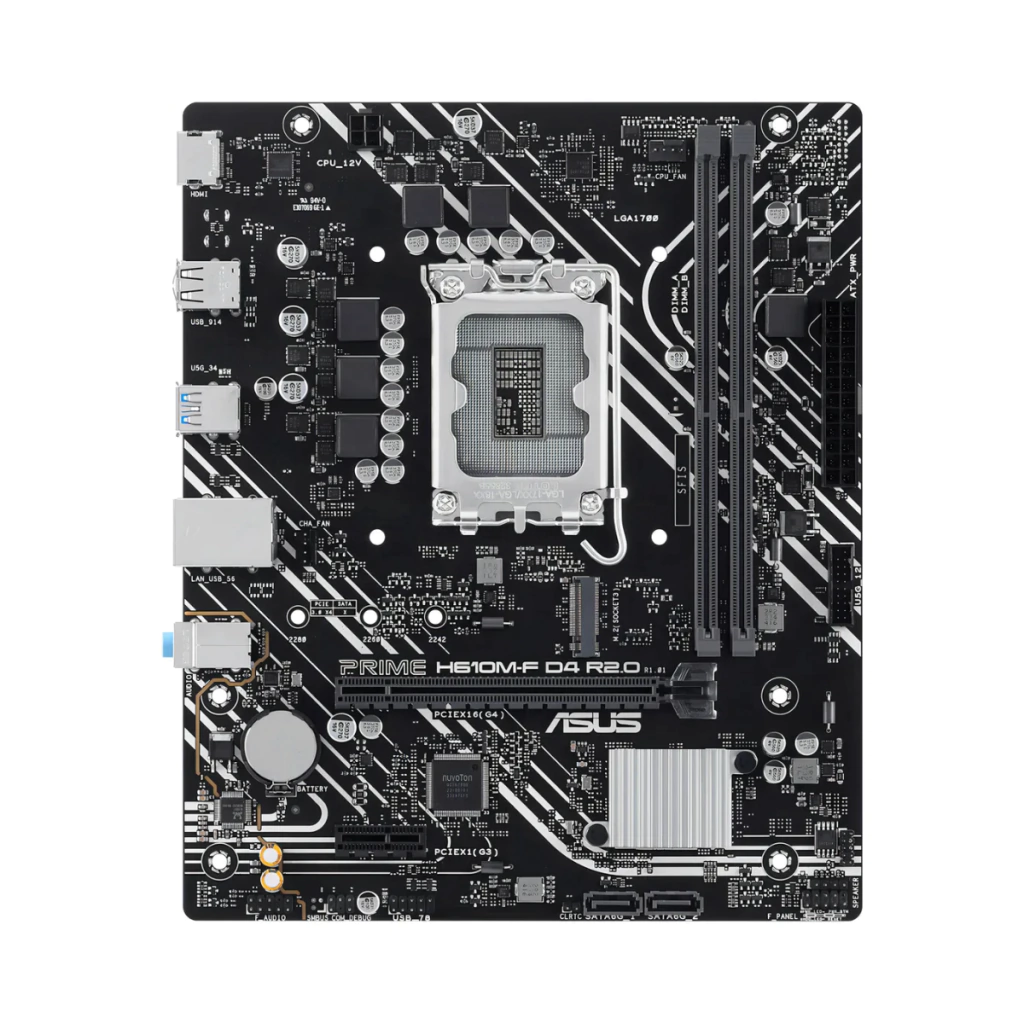

A ASUS Prime H610M-F D4 Rev. 2.0 é uma placa-mãe Micro-ATX desenvolvida para computadores com processadores Intel Core de 12ª, 13ª e 14ª gerações compatíveis com o soquete LGA1700. Equipada com o chipset Intel H610, oferece dois slots de memória DDR4, com capacidade total de até 64GB, expansão PCI Express 4.0 x16 e armazenamento por SSD M.2 PCIe 3.0 x4 NVMe. Sua conectividade inclui LAN Gigabit, portas USB de até 5Gbps, saída HDMI 2.1 com suporte a até 4K a 60Hz e áudio HD de até 7.1 canais. Com recursos ASUS de proteção, gerenciamento de energia e refrigeração, é uma plataforma voltada a computadores domésticos, estações de trabalho e configurações com placa de vídeo dedicada.
| Fabricante | ASUS |
| Linha | Prime |
| Modelo | Prime H610M-F D4 Rev. 2.0 |
| Identificação do fabricante | PRIME H610M-F D4 R2.0 |
| Revisão | 2.0 (R2.0) |
| Chipset | Intel H610 |
| Soquete | Intel LGA1700 |
| Processadores compatíveis | Intel Core de 12ª, 13ª e 14ª gerações, Intel Pentium Gold e Intel Celeron compatíveis, conforme lista oficial de CPUs suportadas |
| Limite de CPU informado pela ASUS | Processadores de até 65W, respeitando a lista oficial de compatibilidade |
| Tipo de memória | DDR4 SDRAM, módulos DIMM para desktop |
| Slots de memória | 2 x DDR4 DIMM |
| Capacidade máxima de memória | 64GB |
| Arquitetura de memória | Dual Channel |
| Frequências de memória | DDR4-3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MT/s, conforme processador e módulos |
| Perfil de memória | Intel XMP |
| Slot PCI Express principal | 1 x PCI Express 4.0 x16 |
| Slot PCI Express adicional | 1 x PCI Express 3.0 x1 |
| Quantidade de slots M.2 para SSD | 1 |
| Interface M.2 | PCI Express 3.0 x4, protocolo NVMe |
| Formatos M.2 | 2242, 2260 e 2280 |
| Portas SATA | 2 x SATA 6Gb/s |
| Rede cabeada | Realtek Gigabit Ethernet, 10/100/1000Mbps |
| Rede sem fio | Não integrada |
| Bluetooth | Não integrado |
| Saída de vídeo | 1 x HDMI 2.1, até 3840 x 2160 a 60Hz, com processador de gráficos integrados compatíveis |
| Portas USB traseiras de 5Gbps | 2 x USB 3.2 Gen 1 Tipo A |
| Portas USB 2.0 traseiras | 4 x USB 2.0 Tipo A |
| Conectividade USB frontal | Conectores internos para portas USB adicionais, conforme especificações do fabricante e cabeamento do gabinete |
| Áudio integrado | Codec Realtek HD Audio, até 7.1 canais |
| Qualidade de áudio | Suporte a reprodução de até 24 bits / 192kHz, conforme dispositivo e configuração |
| Recursos de proteção | ASUS 5X Protection III |
| Formato | Micro-ATX |
| Dimensões | 22,6 x 18,8 cm |
| Garantia | Conforme política oficial da ASUS e legislação aplicável |
O chipset Intel H610 oferece uma plataforma de entrada para computadores com processadores Intel compatíveis com o soquete LGA1700. Sua arquitetura reúne recursos essenciais de memória, armazenamento, expansão e conectividade, permitindo montar sistemas para produtividade, estudos, navegação, entretenimento e aplicações que utilizam placas de vídeo dedicadas. A ASUS Prime H610M-F D4 Rev. 2.0 combina essas funcionalidades com um projeto Micro-ATX voltado à montagem de computadores compactos.
O soquete Intel LGA1700 permite utilizar processadores Intel Core selecionados das 12ª, 13ª e 14ª gerações, além de determinados modelos Intel Pentium Gold e Intel Celeron compatíveis. A ASUS informa suporte a processadores de até 65W para esta revisão. A compatibilidade efetiva depende do modelo exato da CPU, de seus requisitos elétricos e da versão de BIOS instalada, conforme a lista oficial de processadores suportados.
A placa-mãe possui dois slots DDR4 DIMM, com capacidade total de até 64GB. Essa configuração permite instalar módulos de memória compatíveis para aplicações de produtividade, multitarefa e jogos. A plataforma utiliza memória DDR4 para desktop, oferecendo uma alternativa para montagens que priorizam componentes dessa geração.
A arquitetura Dual Channel permite utilizar dois canais de memória quando módulos compatíveis são instalados nos slots disponíveis. Essa configuração pode ampliar a largura de banda de acesso à memória em comparação com o funcionamento em canal único. Para obter os melhores resultados, recomenda-se utilizar módulos com características compatíveis e seguir as orientações de instalação da ASUS.
A ASUS Prime H610M-F D4 Rev. 2.0 oferece suporte a memórias DDR4 de até 3200 MT/s, conforme as capacidades do processador e dos módulos instalados. A frequência efetivamente utilizada depende do controlador de memória da CPU, da configuração do sistema e das opções disponibilizadas pela BIOS. Módulos com velocidades nominais superiores podem operar em frequências menores, de acordo com os limites da plataforma.
O suporte a Intel XMP permite reconhecer perfis de configuração disponibilizados por módulos DDR4 compatíveis. Esses perfis podem facilitar o ajuste de parâmetros de memória, respeitando as limitações do chipset e do controlador de memória do processador. A presença de um perfil XMP não garante que todas as frequências anunciadas pelo módulo estejam disponíveis nesta plataforma.
O slot principal PCI Express 4.0 x16 permite instalar placas de vídeo dedicadas compatíveis, oferecendo uma interface de expansão com maior largura de banda teórica que o PCIe 3.0. O padrão mantém compatibilidade com placas de vídeo de gerações anteriores, respeitando as características de operação de cada dispositivo. O desempenho final depende da placa de vídeo, do processador e dos demais componentes utilizados.
Além do slot principal, a placa-mãe oferece um slot PCI Express 3.0 x1 para dispositivos de expansão compatíveis. Essa conexão pode ser utilizada com determinadas placas de rede, interfaces de áudio, controladoras e outros acessórios. A instalação deve considerar as dimensões dos componentes e o espaço disponível no gabinete.
O conector M.2 PCIe 3.0 x4 permite instalar SSDs NVMe compatíveis, oferecendo armazenamento de estado sólido de alta velocidade para o sistema operacional, programas e arquivos. A interface utiliza quatro pistas PCI Express de terceira geração, com desempenho dependente do SSD instalado. A placa-mãe aceita unidades nos formatos 2242, 2260 e 2280.
A revisão 2.0 da ASUS Prime H610M-F D4 possui duas portas SATA 6Gb/s para instalação de SSDs e discos rígidos compatíveis. Essas conexões permitem ampliar o armazenamento do computador e utilizar unidades adicionais para arquivos, programas e backups. A quantidade de portas SATA desta revisão deve ser considerada ao planejar a instalação de múltiplas unidades.
A conexão HDMI 2.1 oferece suporte a monitores e televisores digitais compatíveis, com resolução anunciada de até 3840 x 2160 a 60Hz. Para utilizar a saída de vídeo da placa-mãe, é necessário instalar um processador Intel com gráficos integrados compatíveis. A resolução e a taxa de atualização efetivamente disponíveis dependem da GPU integrada, do monitor e do cabo utilizado.
A interface Realtek Gigabit Ethernet permite conectar o computador a redes cabeadas com velocidades nominais de 10/100/1000Mbps. Essa conectividade atende a aplicações como navegação na internet, jogos online, videoconferências e transferência de arquivos em rede local. A velocidade efetiva depende dos equipamentos de rede, do cabeamento e das condições da conexão.
O painel traseiro oferece duas portas USB 3.2 Gen 1 Tipo A, com velocidade nominal de até 5Gbps. Essas conexões podem ser utilizadas com unidades externas de armazenamento, periféricos e acessórios compatíveis. A velocidade efetiva de transferência depende do dispositivo conectado, do cabo e das condições de operação.
A ASUS Prime H610M-F D4 Rev. 2.0 também disponibiliza quatro portas USB 2.0 traseiras, adequadas para teclados, mouses, impressoras e outros dispositivos compatíveis. A combinação de interfaces USB permite conectar diferentes periféricos sem depender de adaptadores externos para as aplicações mais comuns.
Os conectores internos permitem integrar portas USB adicionais disponibilizadas pelo gabinete, conforme a compatibilidade dos cabos e conectores utilizados. Essa estrutura facilita o acesso a periféricos e unidades externas pela parte frontal do computador. A quantidade de portas efetivamente disponíveis depende das características do gabinete e da configuração de instalação.
O sistema de áudio integrado utiliza um codec Realtek HD Audio, com suporte a até 7.1 canais, conforme a configuração dos dispositivos e dos drivers. A solução permite conectar fones de ouvido, caixas de som e sistemas de áudio compatíveis para jogos, entretenimento, comunicação e produtividade.
O codec de áudio oferece suporte a reprodução de até 24 bits / 192kHz em condições compatíveis. Esse recurso amplia as possibilidades de reprodução de conteúdo digital, respeitando as características do dispositivo de saída, dos drivers e dos arquivos de áudio utilizados.
A tecnologia ASUS 5X Protection III reúne recursos de proteção e confiabilidade aplicados ao projeto da placa-mãe. Essas soluções envolvem componentes e circuitos desenvolvidos para contribuir com a estabilidade da alimentação elétrica e a proteção de interfaces selecionadas. O conjunto integra as funcionalidades de confiabilidade da linha ASUS Prime.
Com dimensões de 22,6 x 18,8 cm, a ASUS Prime H610M-F D4 Rev. 2.0 utiliza o formato Micro-ATX. Seu tamanho permite instalação em gabinetes compatíveis, oferecendo uma alternativa para computadores que precisam combinar recursos essenciais e aproveitamento do espaço interno. A montagem deve considerar a compatibilidade física do gabinete, do sistema de refrigeração e dos demais componentes.
A combinação de processadores Intel compatíveis, memória DDR4, armazenamento M.2 NVMe e conectividade Gigabit torna a ASUS Prime H610M-F D4 Rev. 2.0 uma opção para computadores domésticos, ambientes de estudo, estações de trabalho e configurações com placa de vídeo dedicada. O desempenho final depende do processador, da quantidade de memória, do armazenamento e dos demais componentes escolhidos para o sistema.
Antes de montar ou atualizar o computador, verifique a compatibilidade dos componentes com a ASUS Prime H610M-F D4 Rev. 2.0 e com o chipset Intel H610.
Processadores: modelos Intel Core de 12ª, 13ª e 14ª gerações, Intel Pentium Gold e Intel Celeron compatíveis com o soquete LGA1700, observando o limite de CPU de até 65W informado pela ASUS, a lista oficial de suporte e a versão de BIOS necessária.
Memória RAM: módulos DDR4 DIMM compatíveis, até 64GB no total, com arquitetura Dual Channel e frequências conforme processador.
Placas de vídeo: dispositivos compatíveis com PCI Express x16, respeitando os requisitos de alimentação, espaço físico e refrigeração.
SSDs M.2: unidades NVMe compatíveis com PCIe 3.0 x4 e formatos 2242, 2260 ou 2280.
Armazenamento SATA: SSDs e discos rígidos compatíveis com SATA 6Gb/s, considerando as duas portas disponíveis nesta revisão.
Gabinetes: modelos compatíveis com placas-mãe Micro-ATX e com as dimensões de 22,6 x 18,8 cm.
Coolers: sistemas de refrigeração compatíveis com o soquete Intel LGA1700 e com o espaço disponível no gabinete.
Vídeo integrado: a saída HDMI depende de processador Intel com GPU integrada compatível. Processadores com sufixo F exigem placa de vídeo dedicada.
Rede cabeada: equipamentos compatíveis com Ethernet 10/100/1000Mbps.
USB frontal: gabinetes com cabos e conectores compatíveis com os headers USB disponíveis na placa-mãe.
Sistema operacional: consultar a lista oficial de sistemas e drivers suportados pela ASUS para a revisão 2.0.
O produto corresponde à placa-mãe ASUS Prime H610M-F D4 Rev. 2.0 e aos acessórios fornecidos pelo fabricante na apresentação comercial da unidade adquirida.
• 1 placa-mãe ASUS Prime H610M-F D4 Rev. 2.0.
• Acessórios de instalação fornecidos pela ASUS, conforme lote e região de distribuição.
• Documentação do produto disponibilizada na embalagem comercial.
A quantidade de cabos SATA, acessórios de fixação e demais itens deve ser confirmada na relação oficial da embalagem comercializada. Processador, memória RAM, SSD, placa de vídeo, fonte de alimentação e gabinete são adquiridos separadamente.
A garantia da ASUS Prime H610M-F D4 Rev. 2.0 segue as condições oficiais da ASUS aplicáveis à região de comercialização, à unidade adquirida e à documentação de compra. O prazo e a abrangência da cobertura devem ser confirmados nas condições comerciais e na política oficial do fabricante, sem prejuízo dos direitos previstos na legislação brasileira.
Compatibilidade do processador: a ASUS informa suporte a processadores de até 65W nesta revisão. Nem todos os processadores Intel LGA1700 são compatíveis. Verifique o modelo exato na lista oficial de CPUs suportadas e a versão de BIOS necessária, especialmente para processadores de 13ª e 14ª gerações.
Saída de vídeo: a conexão HDMI da placa-mãe somente fornece imagem quando utilizado um processador com gráficos integrados compatíveis. Processadores Intel com sufixo F exigem placa de vídeo dedicada.
Para consultar especificações técnicas, lista de processadores e memórias compatíveis, drivers, BIOS, manuais e informações de suporte, acesse a página oficial da ASUS correspondente à revisão 2.0:
ASUS Prime H610M-F D4 R2.0 — Página oficial do fabricante
ASUS Prime H610M-F D4 R2.0-CSM — Especificações técnicas oficiais
Consulte a documentação oficial da revisão 2.0 para confirmar a compatibilidade do processador, os requisitos de BIOS e as condições de instalação dos componentes.
